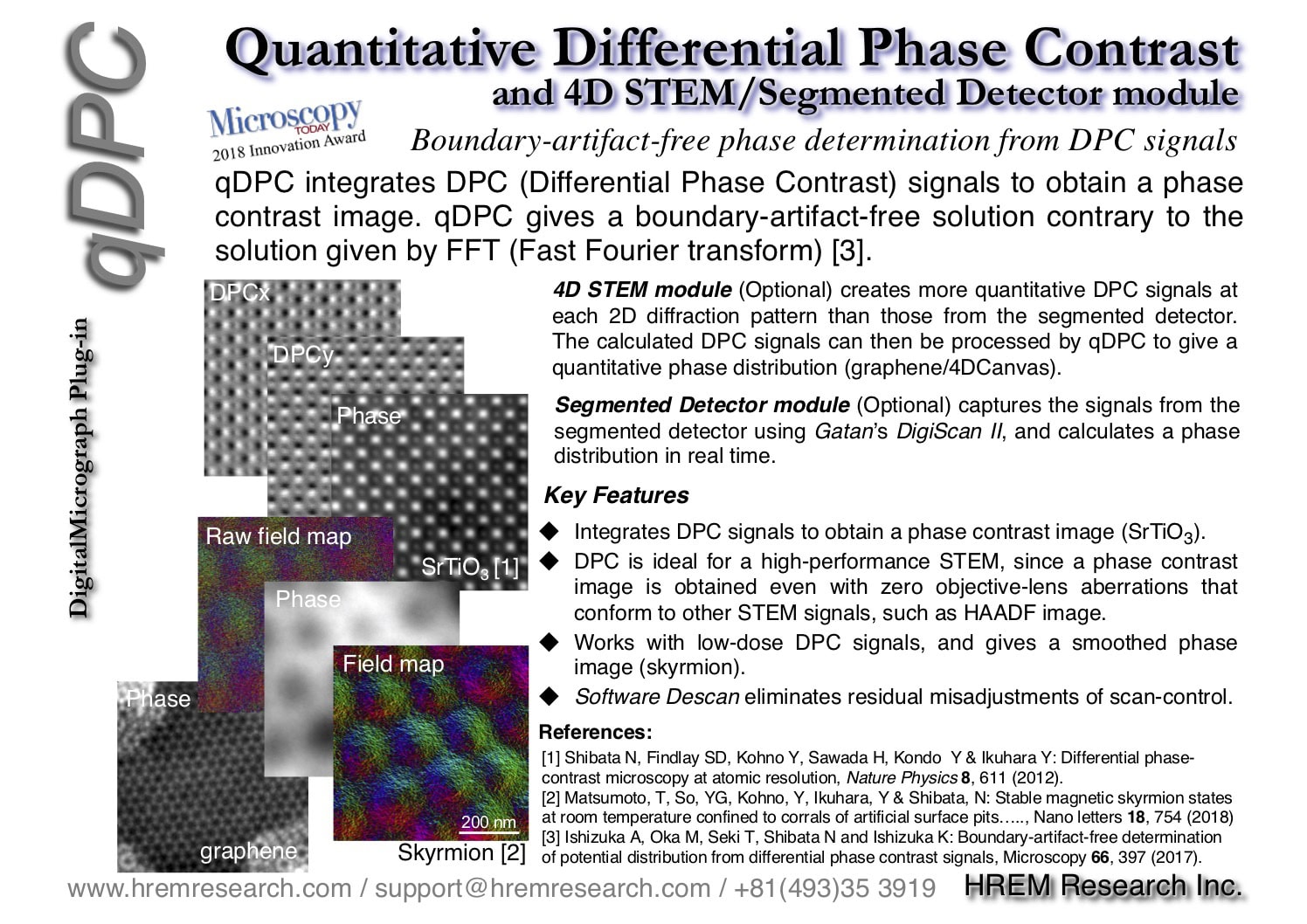

qDPCはDPC(Differential Phase Contrast:微分位相コントラスト)信号を積分して、位相コントラスト像を再構成します。 qDPCはDCT(離散コサイン変換)を使用して、FFT(高速フーリエ変換)で発生する境界からのアーチファクトのない解を与えます。
qDPC は 4D STEM または Segmented Detector モジュールと連携し、リアルタイム (またはオンライン) で位相画像を提供します。
4D STEM module( 4D STEM module ライセンスが必要です)
4D STEMモジュールは2次元検出器を用いて各走査点での強度の重心を求め、定量的なDPC信号を作成します。このDPC信号をqDPCで処理すれば、定量的な位相分布を得ることができます。4D STEMモジュールにはGatan社のSTEMxとJEOL社の4DCanvas用に2つのモジュールがあります。
Segment Detector (SD) module( SD module ライセンスが必要です)
SDモジュールはセグメント検出器からの信号をGatan社のDigiScan IIを使用して取得し、リアルタイムで位相分布を表示します。 したがって、SDモジュールを使用すればスキャンの進行に応じて、他のSTEM像(HAADF像など)とともに位相像を観察することができます。
文献、技術資料(*基本文献)
- * A. Ishizuka and K. Ishizuka: Observation of Phase Objects using STEM – Differential Phase Contrast (DPC) Microscopy, JEOL News 55 (2020) 24-31.
- * Ishizuka A, Oka M, Seki T, Shibata N and Ishizuka K: Numerical Procedures to determine Potential Distribution from Electronic Field Vectors observed in Differential Phase Contrast (DPC) imaging, M&M 2017.
- * Ishizuka A, Oka M, Seki T, Shibata N and Ishizuka K: Boundary-artifact-free determination of potential distribution from differential phase contrast signals, Microscopy 66, 397 (2017).
- Shibata N, Findlay SD, Kohno Y, Sawada H, Kondo Y & Ikuhara Y: Differential phase-contrast microscopy at atomic resolution, Nature Physics 8, 611 (2012).
- Matsumoto T, So YG, Kohno Y, Sawada H, Ikuhara Y, Shibata N: Direct observation of Sigma7 domain boundary core structure in magnetic skyrmion lattice, Sci. Adv. 2:e1501280 (2016)
処理例(サンプルデータ)
ダウンロード
これらのプログラムを使用するにはライセンス(ユーザキー)が必要です。
ご購入に関しましては「support@hremresearch.com」までお問い合わせ下さい。
- qDPC v1.3
for GMS 3.6 (64bit)
for GMS 3.5 (64bit)
for GMS 3.4 (64bit)
for GMS 3.3 (64bit) (applicable from GMS 3.0)
for GMS 2.3 32bit GMS 2.3 64bit
for GMS 2.1 32bit GMS 2.1 64bit (applicable from GMS 2.0)
- STEMx module
for GMS 3.6 (64bit) v1.3.2
for GMS 3.5 (64bit) v1.3.2
for GMS 3.4 (64bit) v1.3.1
for GMS 3.3 (64bit) v1.3 (applicable from GMS 3.0)
for GMS 2.3 64bit v1.3
for GMS 2.1 64bit v1.3 (applicable from GMS 2.0)
- 4DCanvas module v1.3
for GMS 3.6 (64bit)
for GMS 3.5 (64bit)
for GMS 3.4 (64bit)
for GMS 3.3 (64bit) (applicable from GMS 3.0)
for GMS 2.3 64bit
for GMS 2.1 64bit (applicable from GMS 2.0)
- SD module v1.3
for GMS 3.6 (64bit)
for GMS 3.5 (64bit)
for GMS 3.4 (64bit)
for GMS 3.3 (64bit) (applicable from GMS 3.0)
必須プラグイン
ユーザーキードライバ
旧バージョン
- STEMx module
for GMS 3.5 (64bit) v1.3.1
for GMS 3.4 (64bit) v1.3
