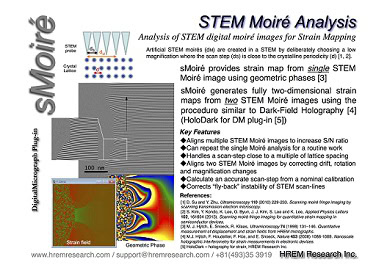

sMoiréは幾何位相解析手法(GPAを参照)を使用してSTEMモアレ像を分析し、広い視野にわたって高精度な2次元ひずみマップを求めます。
電子ホログラフィの経験がある方は、暗視野ホログラムを使用して、同様の視野と精度で2次元ひずみマップを取得するHoloDarkもご覧ください。
文献、技術資料(*基本文献)
- * Akimitsu Ishizuka, Martin Hytch and Kazuo Ishizuka: STEM moiré analysis for 2D strain measurements, Microscopy 66 (2017) 217-221.
- D. Su and Y. Zhu: Scanning moiré fringe imaging by scanning transmission electron microscopy, Ultramicroscopy 110 (2010) 229-233.
- S. Kim, S. Lee, et al.: Scanning moiré fringe imaging for quantitative strain mapping in semiconductor devices, Applied Physics Letters 102, 161604 (2013).
処理例(サンプルデータ)
ダウンロード
これらのプログラムを使用するにはライセンス(ユーザキー)が必要です。
ご購入に関しましては「support@hremresearch.com」までお問い合わせ下さい。
- sMoire v1.3.4
for GMS 3.6 (64bit)*
for GMS 3.5 (64bit)*
for GMS 3.4 (64bit)*
for GMS 3.3 (64bit)*
for GMS 3.2 (64bit)* (applicable from GMS 3.0)
for GMS 2.3 64bit
for GMS 2.1 64bit (applicable from GMS 2.0)
必須プラグイン
- IPU plug-in (Free Software)
- HREM Mouse plug-in (Free Software)
- Acquire Image Series plug-in(Free Software)
ユーザーキードライバ
旧バージョン
- sMoire v1.3.2
for GMS 3.5 (64bit)*
for GMS 3.4 (64bit)*
for GMS 3.3 (64bit)*
for GMS 3.2 (64bit)* (applicable from GMS 3.0)
for GMS 2.3 32bit GMS 2.3 64bit
for GMS 2.1 32bit GMS 2.1 64bit (applicable from GMS 2.0)
for GMS 1.x (32bit)
HREM ニュース
このプラグインに関する情報をお知らせ致しますのでHREM Newsにご登録下さい。
注意:一度HREM Newsに登録された方は再度登録の必要はありません。
